六相微機繼電保護測試儀進行過流保護調試要點介紹

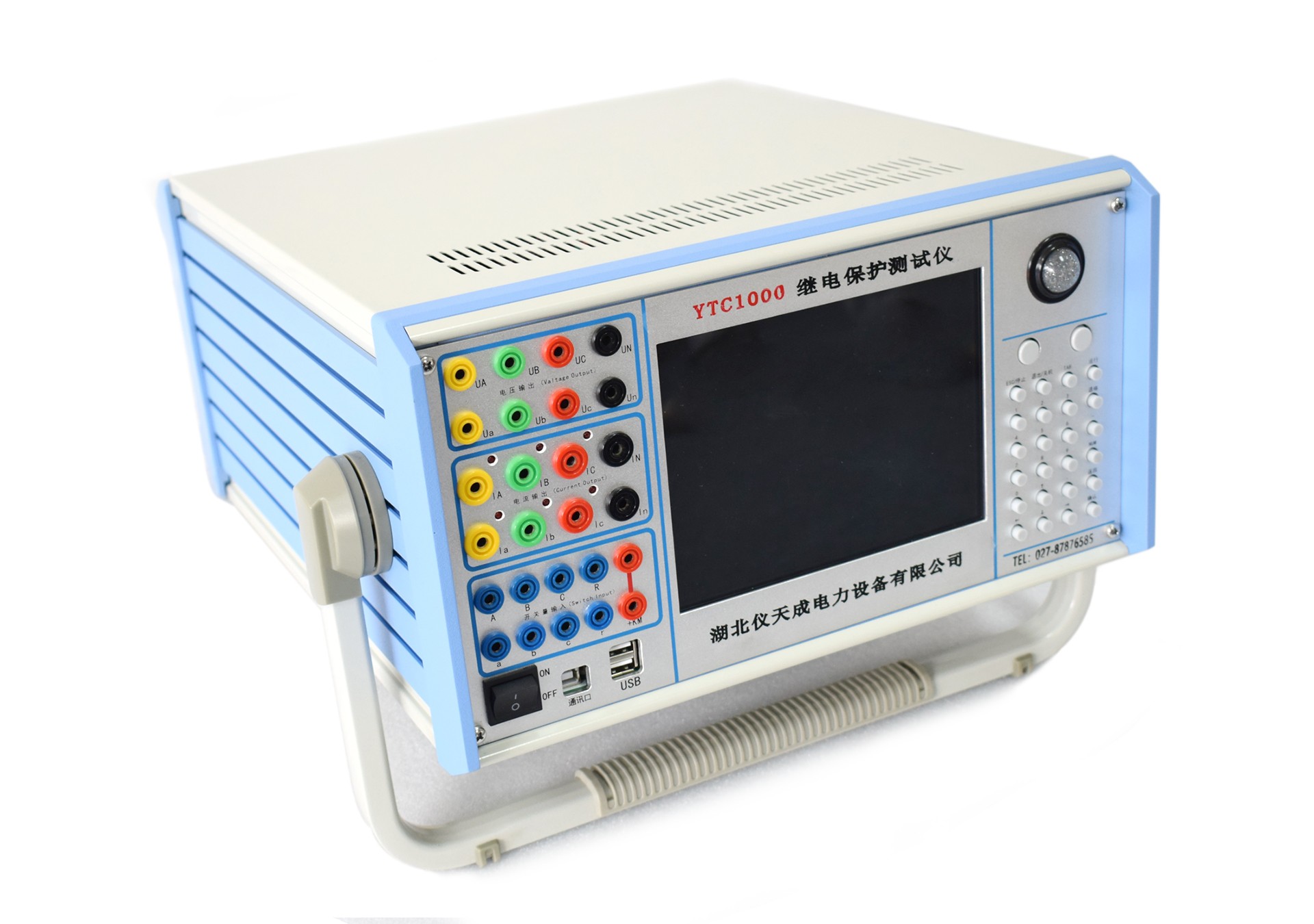

對于常年從事電力檢測領域的朋友來說，繼電保護測試是常常需要做的檢測內容，六相微機繼電保護測試儀就是一款專門針對于繼電保護測試的精密儀器，今天小編主要給大家介紹一下利用這款儀器進行過流保護調試時有哪些要點。
1.若保護裝置無方向性，僅需向保護回路注入故障電流；若為方向性保護，則需同步接入電壓源。操作時點擊界面“短路計算”按鈕完成對應短路計算，同時需準確選擇故障方向。
2.單獨向保護裝置輸入故障電流時，若采用三相同時輸入方式，應將測試儀IA、IB、IC三相電流設置為正序相位，即分別對應0o、-120o、120o。
3.采用自動試驗方式搜索保護定值時，若目標動作段的整定動作時間為tms，則需在界面“間隔時間”輸入框中填入（t+200）ms及以上數值，確保測試結果的準確性。試驗方式優先選用“全自動”或“半自動”模式，通過“遞增”或“遞減”變量測試保護動作值；保護動作時間測試則采用“手動”模式。
4.對三段式過流保護進行校驗時，應遵循“先低后高”的順序：優先校驗動作電流較小的Ⅲ段動作值；校驗Ⅱ段時，需退出Ⅲ段過流保護功能；校驗Ⅰ段時，需同時退出Ⅱ段和Ⅲ段過流保護功能，避免其他保護段誤動作對試驗結果產生干擾。
5.若Ⅰ段（速斷保護）的整定動作電流較大，超出測試儀單相輸出的最大電流范圍，可采用測試儀兩相或三相電流并聯輸出的方式解決。
六相微機繼電保護測試系統在進行過流保護調試過程中，我們需要事先了解相應的注意要點，這樣我們的試驗才能進行的更加順利，上訴相關要點大家可以了解一下。
湖北儀天成電力設備有限公司
2026年1月6日
